Grid Coupling

Taper Grid Coupling은 아래의 특성 및 장점으로 인하여 사용상 편리함과 원가절감효과가 탁월합니다.

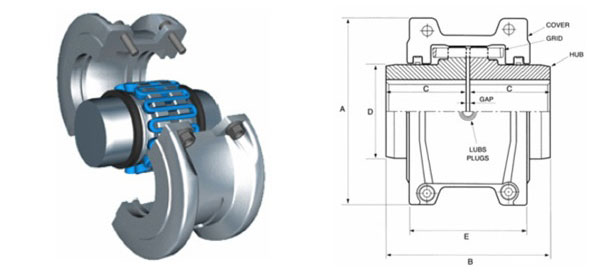

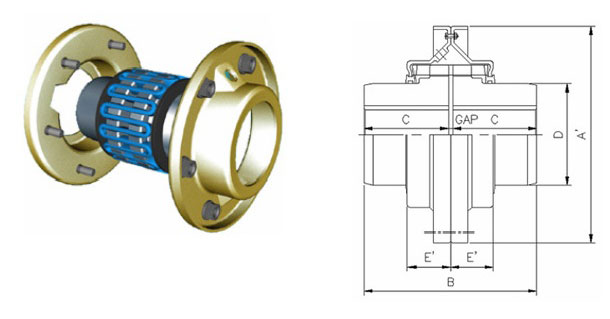

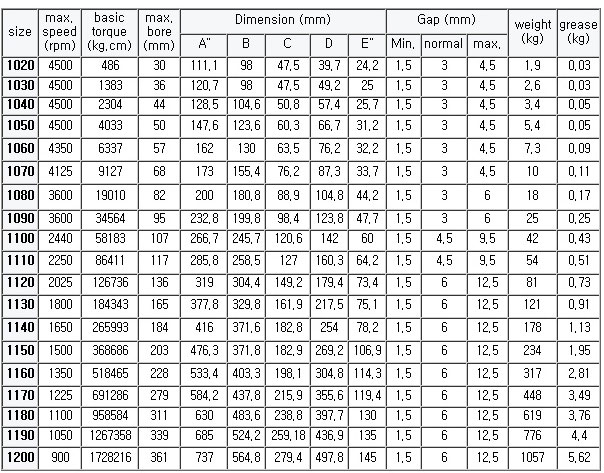

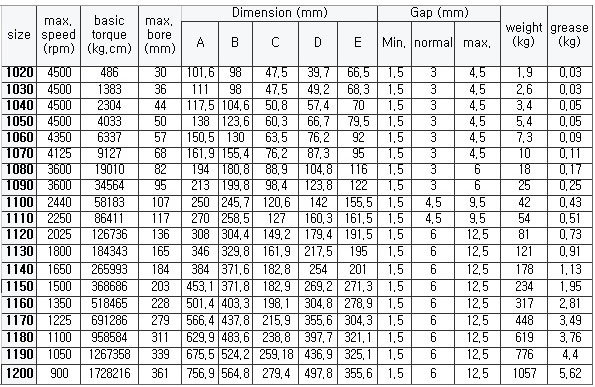

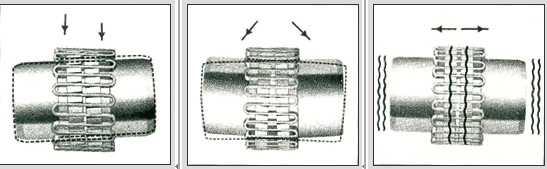

1. 평행오차 : 축이 편심상태일때 grid가 grease를 칠한 흠안에서 작동함으로써 진동이나 충경을 완화시켜 무리함이 없는 동력을 전달합니다. (허용치 2mm~3mm)
2. 각도오차 : 축이 편각 (2"-3")상태에서 곡면으로 파여진 hub의 홈(Grove) 안에서 grid 가 미끌어지는 윤활작동과 탄력으로 동력이 손실없이 전달 작동됩니다.
3. 축유동오차 : 구동축과 종동축이 상하진동과 좌웅유동 되더라도 Grease를 칠한 hub의 흠 안에서 grid가 구부러진 안쪽까지 자유로이 작동함으로써 진동의 전달을 방지하고 동력을 전달합니다.
4. 비틀림에 대한 유연성 : 기계 시동시 발생되는 충격, 진동, 과부화 등이 Grid에 작용하게 되며 Grid의 유연성으로 인해 힘의 작용점이 tooth의 곡면 안에서 이동됨으로 진동과 충격부화를 감소시켜줍니다. 이것이 Taper Grid Coupling이 갖고 있는 뛰어난 장점입니다.

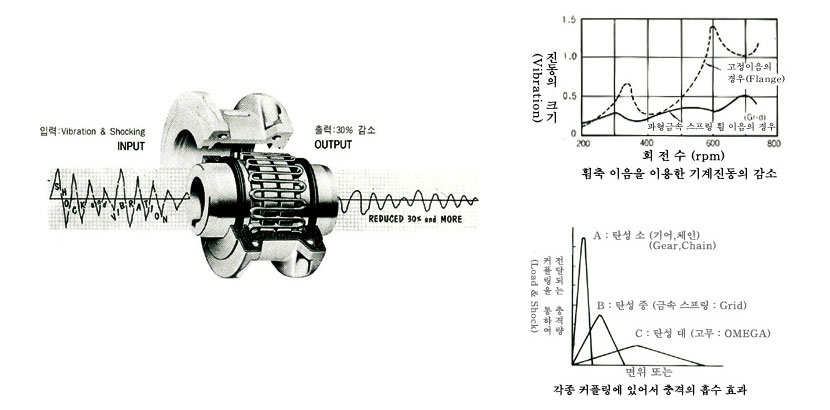

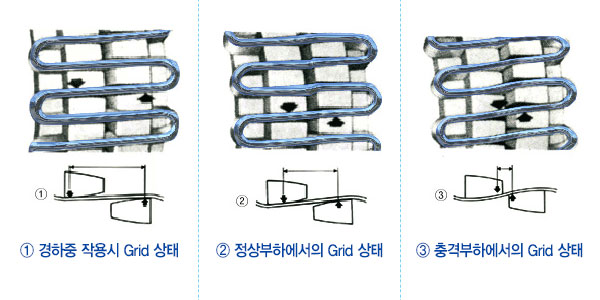

① 경하중 작용시 Grid /LIGHT LOAD Grid가 hub의 tooth 외각에서 힘을 받아 직선인 상태로 작동됨으로 부하가 (load)가 발생하며 tooth가 곡면과 Grid의 탄력작용으로 vibration과 shocking을 없애 줍니다.
② 정상부하에서의 Grid 상태 /NORMAL LOAD 부하가 발생하며 힘의 걸림점이 hub의 tooth 중간으로 이동되어 Grid가 휘어지는 (bending) 탄력으로 충격하중을 완하시켜 전동합니다.
③ 시동시 충격부하에서 Grid 상태 /SHOCK LOAD 순간적인 과부화로 힘의 걸림점이 hub의 Tooth 제일 안쪽으로 이동되어 grid가 비틀리는 (torsion)탄력의 범위내에서 극도의 (Shocking)을 유연하게 완하시켜 startin됩니다.
